鍋爐氧化鋯氧量分析儀接線—連接方式簡單【沃環科技】

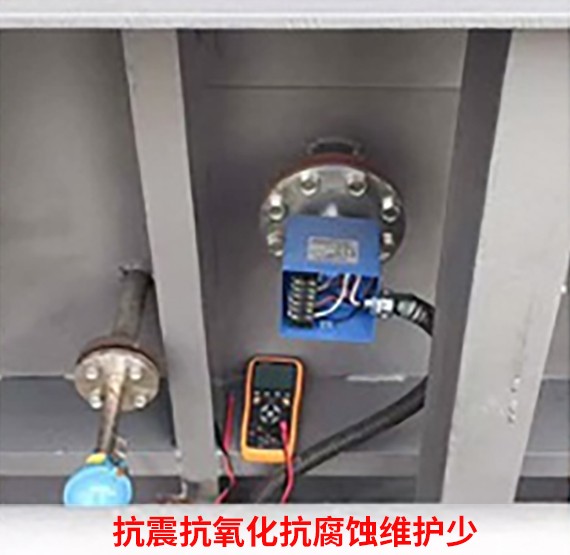

在進行安裝的時候，你知道鍋爐氧化鋯氧量分析儀接線要怎么操作嗎？想要了解的客戶，跟著小沃一起來看看吧！
我們先來看后面板接線示意圖：
鋯頭 熱偶 冷補 電流輸出 通訊
＋ － ＋ － ＋ － A B
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
|
下限 上限 電爐 220V·AC 地
1#、2#接錯頭，1腳接正
3#、4#接熱電偶，3腳接正
5#、6#接冷端補償電阻，cu50
7#、8#為電流輸出，7腳接正
9#、10#為RS-485通訊輸出，9腳接正
13#、14#為下限報警輸出端，16#, 17#為上限報警輸出端
19#, 20#為電爐加熱輸出
21#、22#為電源220V ? AC
23#為地線
掛式氧量分析儀接線端子示意圖：
|
鋯管 ＋ - |
熱偶 ＋ - |
上限 |
下限 |
電流輸出 ＋ - |
加熱 |
220V |
1#> 2#為氧化錯頭輸入端，1接正、2接負
3#、4#為熱電偶輸入端，3接正、4接負
5#、6#為上限報警輸出端，7#、8#為下限報警輸出端
9#、10#為電流輸出端，9#接輸出正、10#接輸出負
12#、13#為加熱電壓輸出端
14#、15#為AC.220V電源輸入端
下一篇，可以跟著小沃一起來了解鍋爐氧化鋯氧量分析儀如何進行調試操作，以及安裝位置的選擇，在安裝中有哪些需要注意的事項，想要了解的客戶請關注小沃官網每天的更新哦！
