氧化鋯氧氣分析儀接線—連接方式簡單【沃環科技】
有部分客戶不知道氧化鋯分析儀在安裝的時候如何進行設備的接線，以為要專業的技術人員才能進行安裝操作，其實氧化鋯氧氣分析儀接線還是比較簡單的，普通人也是可以很好的進行安裝的。
氧化鋯氧氣分析儀接線介紹：

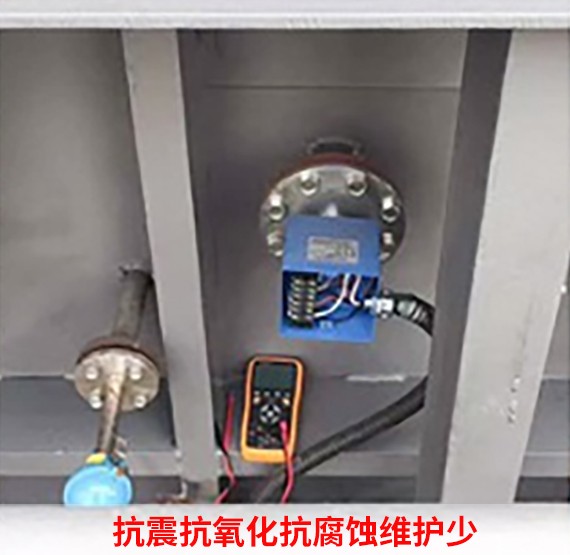

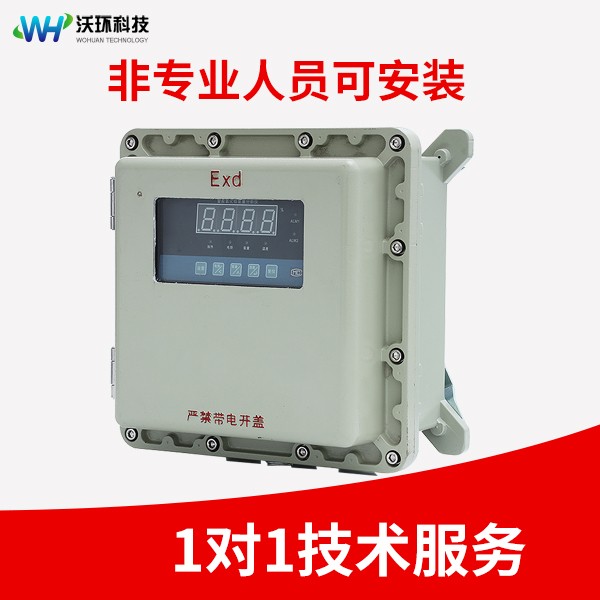

前面板：
1、顯示4位LED數字顯示
正常工作時，可顯將示氧含量、電極電勢、電極溫度設置時，顯示多功能參數值
2、報警指示燈
A1M1:當氧量值超出上限報警設定值指示
AlM2:當氧量值低于下限報警設定值指示
3、狀態指示燈
加熱:電爐加熱狀態指示
電勢:氧電極電勢值指示，單位為mV
氧量:氧含量值指示，單位為%溫度:氧電極
溫度指示，單位為℃
4、功能鍵
設置鍵:在工作狀態按該鍵進入設置參數狀態
電勢/▲鍵:在工作狀態按該鍵，顯示氧電極的電勢值
對應指示燈亮，在設置狀態按該鍵為左移功能
氧量/▲鍵:在工作狀態按該鍵，顯示氧含量值
對應指示燈亮，在設置狀態，按該鍵為上升功能
溫度/←鍵:在工作狀態按該鍵，顯示氧電極的溫度值
對應指示燈亮，在設置狀態，按該鍵為確認功能
復位鍵:在設置狀態，設置好所有參數后，按該鍵進入工作狀態

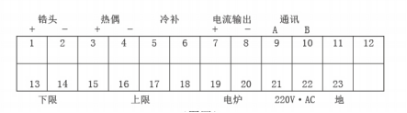

1#、2#接鋯頭，1腳接正
3#、4#接熱電偶，3腳接正
5#、6#接冷端補償電阻，cu50
7#、8#為電流輸出，7腳接正
9#、10#為RS-485通訊輸出，9腳接正
13#、14#為下限報警輸出端，16#、17#為上限報警輸出端
19#、20#為電爐加熱輸出21#、22#為電源220V·AC23#為地線
掛式氧量分析儀接線端子示意圖：
1#、2#為氧化鋯頭輸入端，1接正、2接負
3#、4#為熱電偶輸入端，3接正、4接負
5#、6#為上限報警輸出端7#8#為下限報警輸出端
9#、10#為電流輸出端，9#接輸出正、10#接輸出負
12#、13#為加熱電壓輸出端14#、15#為AC.220V電源輸入端
您在操作中遇到任何問題，都可以隨時聯系廠家在線客服，廠家將會有專業技術人員進行一對一免費安裝指導哦！
